產品詳細
防爆電磁鎖，石油，化工等爆炸氣體環境使用，供電有220v供電，24v供電，18v供電，12v供電，

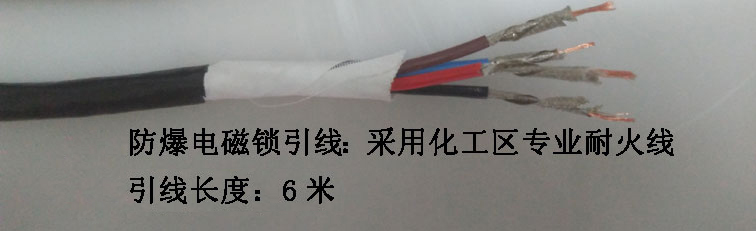

防爆磁力鎖，電磁鎖至安全柵采用5線制布線(含鎖信號)，安全柵至控制設備采用4線制布線(含鎖信號)，管線配置須符合防爆設計要求，彎頭必須采用防爆彎頭，防爆門禁穿線管要和墻體用卡扣固定牢固。

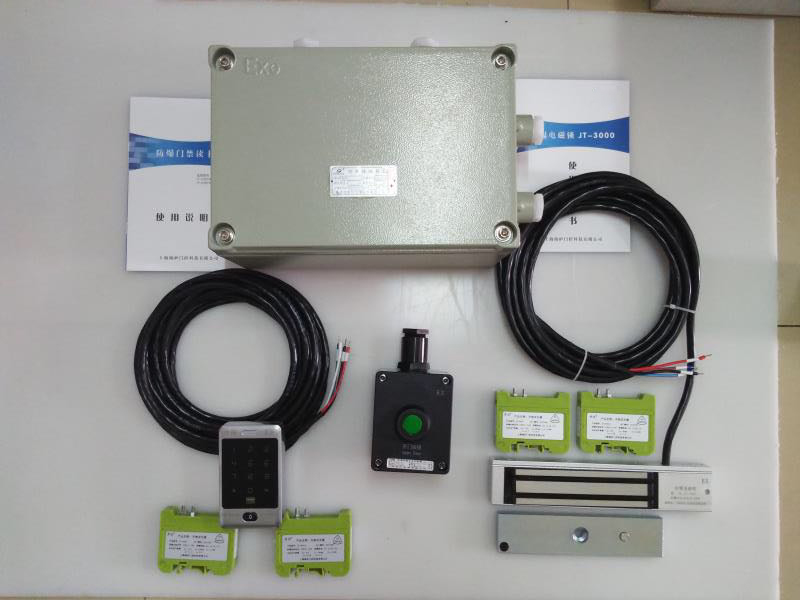

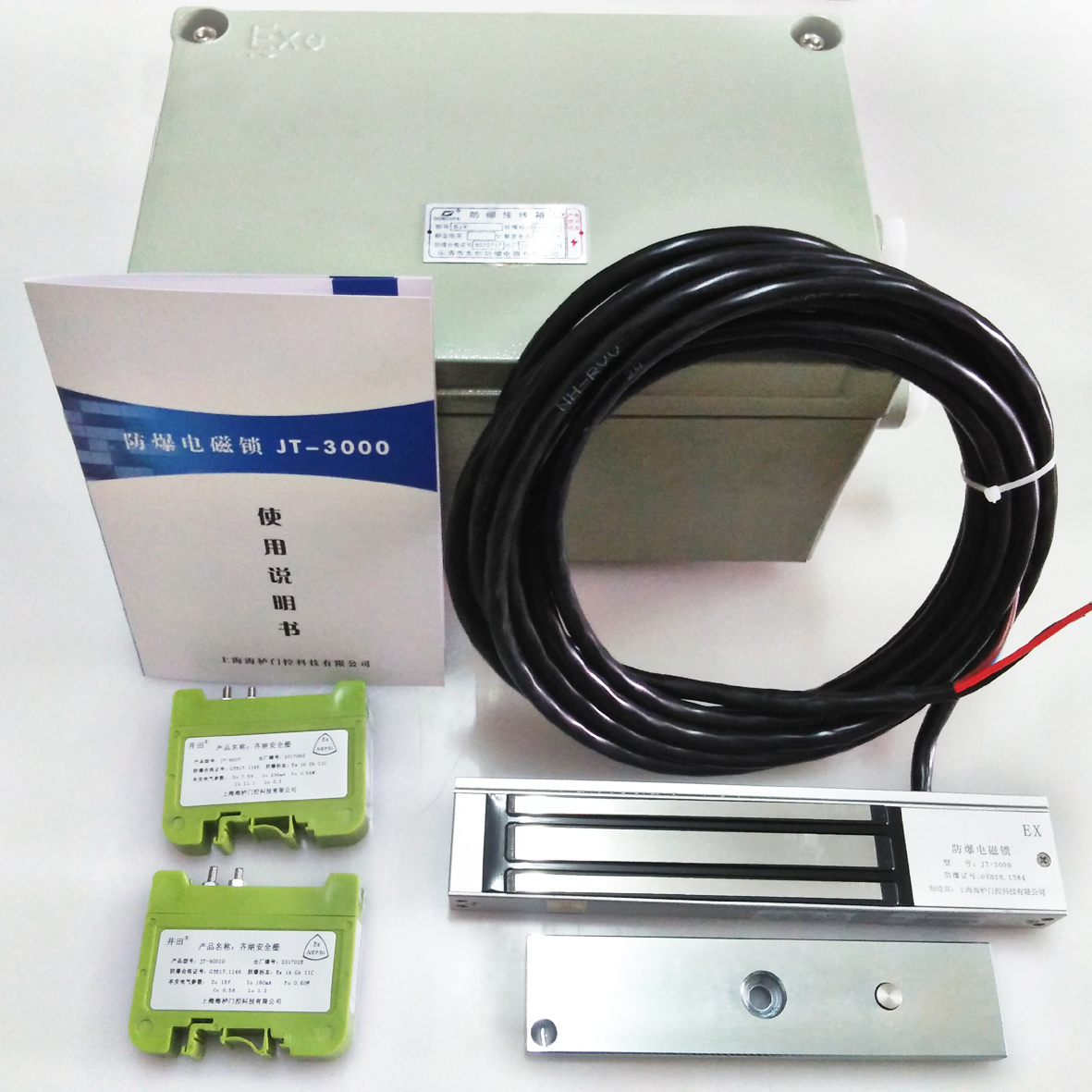

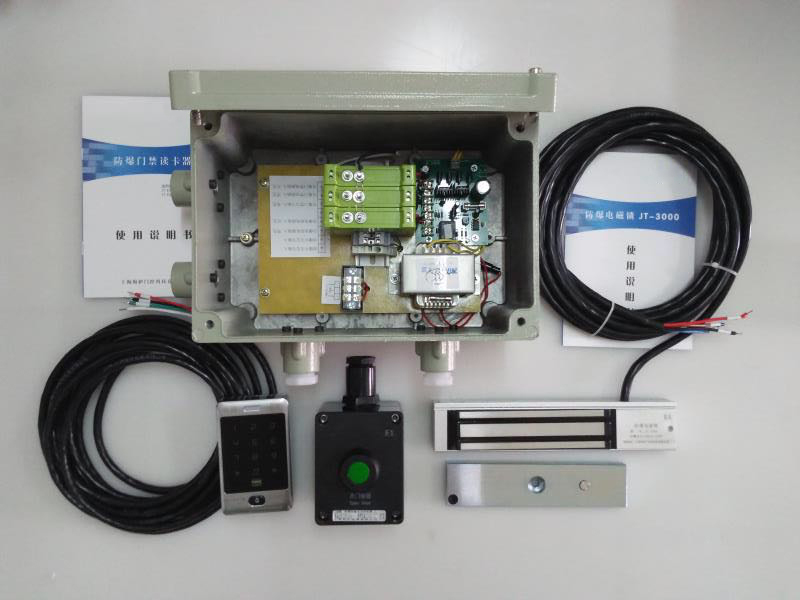

防爆電鎖安裝形式 明裝，配有專用支架，適合任何門體安裝。防爆電磁鎖設備防爆箱是防爆的重要設備，安裝在爆炸危險區內，在防爆箱內行成一個安全區。防爆磁力鎖的控制器、安全柵、供電電源轉換器等一些配套設備，防爆電鎖是非防爆產品需要安裝在安全區，如果開放區域同樣也存在爆炸性危險氣體，就需要采用隔爆設備箱安裝非防爆設備。
防爆等級 鑄鋁 ExdⅡBT4
外觀尺寸250×30×50mm

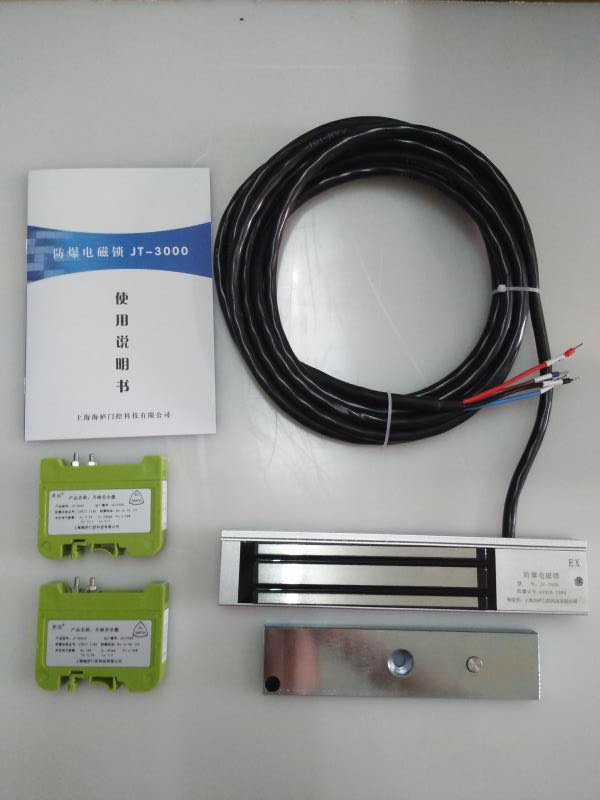

防爆磁力鎖是一種能夠使用在爆炸性氣體環境中采用本質安全防爆形式的一種防爆電鎖，有結構簡單、便于安裝維修、無磨損等特點，比電插鎖壽命長，可靠性高，發生危險時斷電解鎖便于逃生，特別適用于石油化工等爆炸性氣體現場，具有很高的安全性。
防爆磁力鎖產品的設計符合國家標準GB3836.1-2000【爆炸性氣體環境用電氣設備第1部分通用要求】和GB3836.4【爆炸性氣體環境用電氣設備第4部分本質安全型“i”】中的有關規定。產品經國家指定的防爆產品檢測機構檢定合格。
防爆電鎖功能特點
開門方式：斷電開門，具有很高的安全性
適用范圍：防火門、木門、玻璃門、金屬門
防護性能：內置突波吸收器
性能測試：六道出廠測試程序
適用門型：?jiǎn)伍T(mén)/雙門
狀態檢測：具有門磁功能,(無需另外安裝防爆門磁）
標準吸力:280Kg
尺寸：2500MM*50MM*30MM
防爆等級：Ex[ib]ibIIBT4
電氣參數
輸入電壓：+12VDC
最大電流：410mA
最大功率：4.8W
防爆合格證編號：GYB16.1384X
名稱：防爆電鎖
型號：JT-3000
防護等級：IP68
國際認證：CE
防爆標志：EX ib IIB T4 GB
產品標準：Q/HL001-2016
本產品的設計符合國家標準GB3836.1-2000和GB3836.4
安裝方法：
現場門體是彩鋼板門，在門扇的上方和門框的下方需要預留8公分寬的整條鋼板或鋼龍骨，給防爆鎖安裝和閉門器安裝受力使用，防爆門鎖的安裝方法和普通門鎖安裝方法有一定地區別，防爆門鎖需要在彩鋼板門框上安裝專業的防爆鎖配件，要用鉚釘把防爆鎖的配件固定在門框相應位置上，然后再把鎖和配件之間固定，門扇上安裝防爆鎖門扇部分配件，用鉚釘固定在門扇上，這樣的安裝防爆磁力鎖非常牢固，安裝好看不見鉚釘，美觀，牢固，
設備的安裝
防爆電鎖設備的自身重量和載重一般都較大，在實際安裝時首先要選擇穩定、堅固的安裝面和足以承載設備總成的支撐設備。
防爆電磁鎖設備的所有電氣連接接頭都應該處于防爆設備腔體或隔爆型防爆接線箱腔體內部，設備之間的連接使用防爆撓性管，防爆密封引線管應使用防爆設備隨機提供的產品或選擇符合現場環境防爆等級的產品，根據危險區域的不同對于引線管穿入電纜后應加膠泥密封。
如果設備具有轉動或移動功能，引入設備的電纜和撓性管應該留有足夠的余量，避免引設備轉動拉斷撓性管接口及電纜，使裸線暴露在危險環境之中。
爆炸性危險環境中的防爆磁力鎖系統安裝
在爆炸性危險環境中防爆磁力鎖安裝施工要遵守有關的爆炸性危險環境電氣設備的安裝標準與規范，爆炸性危險環境電氣設備安裝標準執行。
防爆電鎖線纜的敷設根據規范要求和經驗，在易燃易爆環境車間的配電線路設計一般都以橋架為主，鋼管與電纜溝的敷設為輔，所有使用的電纜應使用阻燃電纜。
線纜敷設的路由應盡量遠離爆炸源和爆炸性物質輸送的管道。對于爆炸性氣體環境中應考察易燃易爆氣體的比重，如果危險氣體的比重比空氣輕，線纜應盡量敷設在下面（沿墻或地埋）而對于危險氣體比空氣輕的環境，線纜應盡量敷設在上面（沿墻或架空）。
正常情況下，在±0.00m平面，先由室外橋架引入，進入室內后至設備附近沿墻或柱引下至電纜溝（敷設完畢后封死，以防進水和白蟻侵害），然后穿管沿地面敷設至設備旁，再用防爆撓性管接入到防爆設備。
對于高出±0.00m的平面上，電氣線路基本上都是由橋架架空引入，
然后由橋架穿管架空敷設至防爆設備旁，再用防爆撓性管接入防爆設備。敷設電氣線路的溝、橋架或鋼管所穿過的不同區域之間墻或樓板處的空洞應采用非燃性材料（如100#水泥砂漿）嚴密堵塞。電纜線路不應有接頭，穿線鋼管應采用低壓流體輸送用鍍鋅鋼管。管道連接處需套絲連接，32mm以下管徑至少需要套接5扣，32mm以上管徑至少需要套接6扣。
管道中間連接處還需要使用電氣連接線，確保管道電氣貫通。
